Детекция брака на конвейере в реальном времени: как работает машинное зрение в 2026 году

Детекция брака на конвейере в реальном времени: как работает машинное зрение в 2026 году

Опубликовано: 2026-07-02 · Обновлено: 2026-07-02

Детекция брака на конвейере в реальном времени основана на связке скоростных камер, направленного промышленного освещения и нейросетевых моделей (например, YOLOv8, ViT). В типичных решениях камера делает кадр за 10–50 мс, а модель классифицирует дефекты — микротрещины, перекосы этикеток, дефекты литья — по заранее заданным правилам; по кейсам внедрения это снижает долю пропущенного брака более чем на 70% без замедления линии.

услуги внедрения от МАЙПЛ →

Человеческий фактор остается главной причиной ошибок. Промышленные эксперименты доказывают: оператор теряет концентрацию и снижает точность визуального контроля через 15–30 минут монотонной работы. Крупные игроки рынка выбирают автоматическую инспекцию. Системы на базе ИИ обрабатывают до 60 кадров в секунду и моментально связываются с контроллерами линии. Эффективная архитектура объединяет правильно подобранные объективы, продуманное освещение, вычислительные мощности на «границе» сети (edge) и интеграцию с MES или SCADA.

Типовой проект занимает от 2 до 4 месяцев. Бюджет на одну линию обычно укладывается в диапазон 1,5–4 млн рублей. Конечная стоимость зависит от количества камер, сложности осветительных боксов и глубины программной интеграции. Грамотный пайплайн разработки включает сбор реальных примеров брака, их разметку, обучение нейросети и период пилотной эксплуатации вместе с отделом техконтроля.

«Бестеневое освещение — не опция, а обязательное условие: без него нейросеть путает блики с дефектами» — Даниил Акерман, эксперт по ИИ, компания МАЙПЛ

Главное из статьи — за 30 секунд:

• •Автоматизация контроля снижает долю пропущенного брака более чем на 70%
• •Нейросеть классифицирует дефекты за 10–50 мс при скорости до 60 кадров в секунду
• •Внедрение системы на базе ИИ сокращает производственные отходы на 15–20%
• •Типовой проект внедрения занимает от 2 до 4 месяцев
• •Бюджет на оснащение одной линии составляет от 1,5 до 4 млн рублей
• •Окупаемость системы на круглосуточных производствах наступает через 4–6 месяцев

Что такое детекция брака на конвейере в реальном времени и зачем она нужна бизнесу?

Коротко: детекция брака — это машинное зрение, где промышленные камеры фиксируют каждое изделие, а нейросеть за 10–50 мс сравнивает изображение с эталоном или CAD-моделью. Для бизнеса это способ перейти от выборочной проверки к сплошному контролю без снижения пропускной способности линии; одновременно система даёт аналитику по сменам и поставкам сырья, что помогает сократить процент рекламаций и переработок.

Когда лента движется со скоростью несколько метров в секунду, человеческий глаз бессилен. Оператор пропускает перекос этикетки на пару градусов или микротрещину. Машинное зрение переводит визуальный поток в понятные цифровые события. Камера ловит момент, модель определяет категорию проблемы, а система отдает команду пневмотолкателю или отправляет инженеру отчет с рекомендациями по настройке станков.

«Детекция брака перестаёт быть выборочной проверкой ОТК и становится непрерывным цифровым контролем каждой единицы продукции» — Даниил Акерман, ведущий эксперт в сфере ИИ

Автоматизация решает задачи шире, чем просто замена инспекторов. На круглосуточных производствах CV-системы выявляют закономерности: растет ли объем брака в конкретную смену или при работе определенного узла. Эти данные позволяют оптимизировать графики техобслуживания и закупок. Практика показывает: внедрение ИИ сокращает отходы на 15–20% благодаря оперативной корректировке оборудования.

Что сделать сейчас:

• •Рассчитайте годовой объём рекламаций и возвратов в рублях — это база для оценки экономического эффекта.
• •Оцените освещённость контрольной зоны: для теста потребуется направленное промышленное освещение, а не общий цеховой свет.
• •Соберите образцы типичного брака за неделю — эти снимки пригодятся для первичного обучения модели.

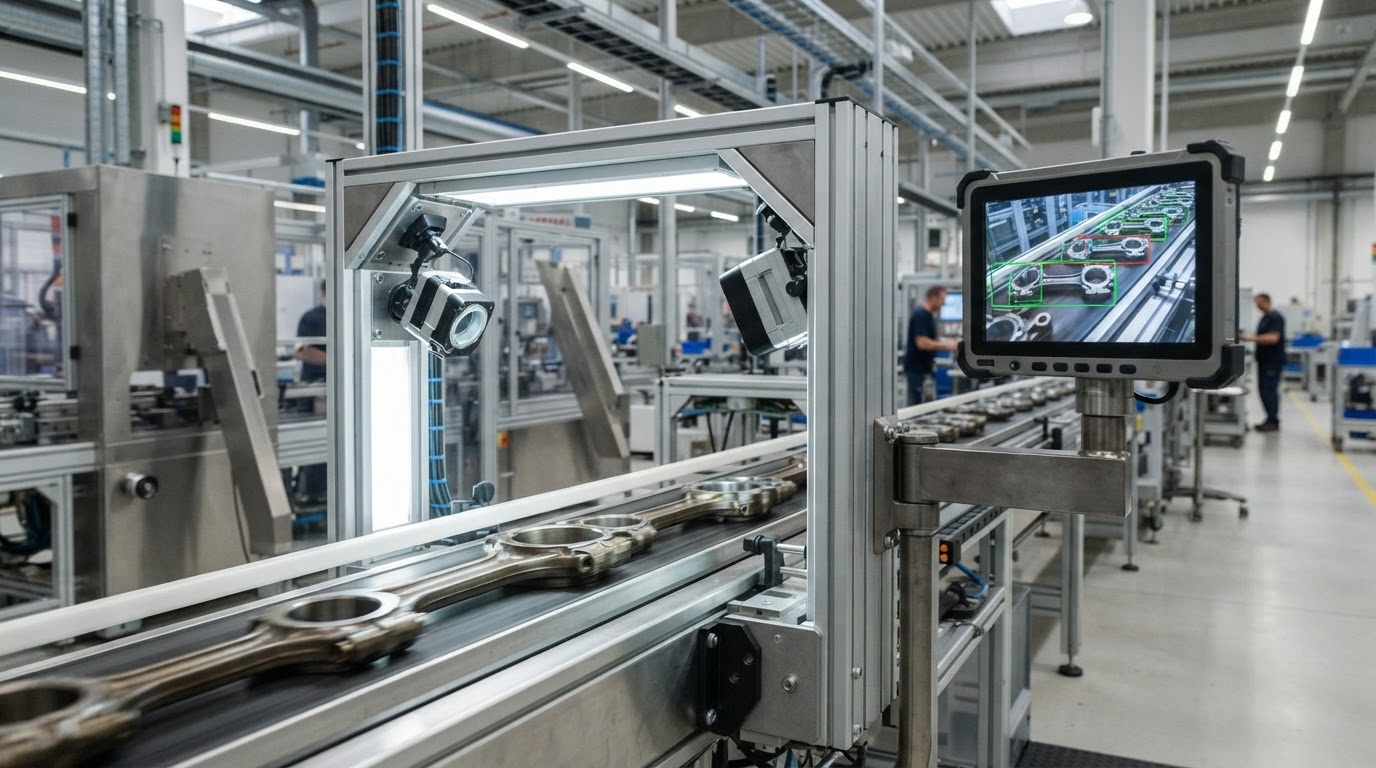

Как работает высокоскоростная камера для детекции брака на конвейере?

Коротко: камера снимает изделие в бестеневом боксе; кадры (10–60 fps) синхронизируются с энкодером ленты, затем модель (например, YOLOv5/YOLOv8) сегментирует и классифицирует дефекты. На основе категории дефекта система отправляет сигнал в PLC — выбор из вариантов: отбраковать, направить на доработку или сгенерировать уведомление оператору с рекомендацией.

Подготовка зоны контроля базируется на трех китах: геометрии света, типе оптики и режиме затвора. Для зеркальных деталей необходимо использовать бестеневые купола или кольцевые LED-панели с четкой цветовой температурой. Это единственный способ убрать блики, которые мешают нейросети. Скоростные линии требуют сенсоров с глобальным затвором (global shutter) и частотой от 100 FPS. Только так картинка останется четкой при движении ленты со скоростью 2–3 м/с.

«Главная ошибка внедрения — обучать модель на идеальных образцах, а не на реальном браке с линии» — Даниил Акерман, эксперт по ИИ

Алгоритм обработки данных включает нормализацию кадра, поиск областей интереса и классификацию отклонений. Если система видит системную ошибку, например повторяющееся смещение этикетки, она не просто бракует товар. ИИ выводит на панель оператора конкретную инструкцию: подтянуть направляющие или почистить ролики.

Чтобы исключить задержки, мы размещаем вычислительный блок прямо у линии. Время от фиксации брака до срабатывания пневматического толкателя составляет всего 30–50 мс. Этого достаточно даже для самых быстрых участков упаковки и розлива.

Какой уровень брака можно снизить с помощью машинного зрения?

Коротко: по кейсам интеграторов, переход к сплошной автоматической инспекции снижает долю пропущенного брака более чем на 70% по сравнению с выборочной ручной проверкой; дополнительно автоматизация даёт уменьшение отходов на 15–20% за счёт ранних корректировок.

Цифровая инспекция коренным образом меняет показатели потерь. Человек ошибается из-за усталости, а алгоритм стабильно проверяет 100% потока. Пример из деревообработки: на производстве шпона нейросети научились распознавать микрообугливание кромок. Раньше этот дефект замечали слишком поздно, теперь система заранее сигнализирует о необходимости профилактики станков.

«Система должна не просто отбраковывать деталь, а предлагать корректировку станка, если отклонение не критично» — Даниил Акерман, эксперт по ИИ

Экономическая отдача от таких проектов наступает быстро. ROI в первый год работы достигает 180–320%. Для круглосуточных производств окупаемость наступает через 4–6 месяцев. Доход складывается из прямой экономии на штрафах ритейлеров, снижения объема переработок и оптимизации штата сотрудников контроля.

Интеллектуальная сортировка помогает разделять продукцию на три категории: идеальный товар, допустимое отклонение и критический брак. Это сокращает неоправданные списания. Предиктивная аналитика предупреждает инженеров о проблеме до того, как брак станет массовым.

Что делать, если камера не видит мелкие царапины на движущейся детали?

Коротко: основная причина — физические условия съёмки. Проверьте свет, угол установки камеры, режим затвора и соответствие FPS скорости ленты. Дообучение модели на реальных образцах брака и корректная оптика решают до 90% проблем «слепоты» системы.

В большинстве случаев проблема кроется в физике процесса, а не в алгоритмах. Цеховой свет часто «слепит» линзы на полированных поверхностях, скрывая даже глубокие царапины. Чтобы проявить микродефекты, нужно использовать бестеневые купола. Они создают равномерный световой поток, который подчеркивает рельеф поверхности.

«Интеграция с MES превращает детекцию брака в источник управленческих решений, а не просто в фильтр на конвейере» — Даниил Акерман, эксперт по ИИ

Если детали движутся быстро, стандартная камера на 30 FPS неизбежно даст «мыло». Для надежной работы выбирайте оборудование с глобальным затвором. Также критически важна синхронизация с энкодером ленты, иначе модель начнет путаться в пустых промежутках или накладывать изображения друг на друга.

После отладки «железа» необходимо заняться дообучением (incremental learning). В первые недели работы оператор подтверждает выводы ИИ, помогая составить уникальный датасет именно для вашего цеха. Обычно сбора 200–300 качественных снимков конкретного дефекта хватает, чтобы система перестала его пропускать.

Что сделать сейчас:

1. •Изучите исходные кадры с линии. Если границы деталей размыты, проблему нужно решать на уровне оптики.
2. •Попробуйте изменить угол текущего светильника. Если дефект стал заметнее, вам требуется специализированное освещение.
3. •Закажите профессиональный аудит. Эксперты подберут линзы и свет под ваши материалы.

Как внедрить систему компьютерного зрения для контроля брака на конвейере?

Коротко: внедрение начинается с аудита и каталогизации реальных типов брака, затем подбор оптики и освещения, сбор и разметка датасета, обучение модели и пилот на одной линии. По практике интеграторов, цикл от аудита до промышленной эксплуатации занимает 2–4 месяца; первый шаг — зафиксировать 3–5 самых частых дефектов для оценки эффекта.

Рабочий процесс всегда начинается с выезда на объект. Нам нужно знать скорость движения изделий, их вариативность на ленте и текущие условия освещения. Только после замеров можно проектировать положение камер, выбирать фокусное расстояние объективов и настраивать импульсный свет.

«Ложные срабатывания снижаются не увеличением чувствительности камеры, а качеством разметки датасета» — Даниил Акерман, эксперт по ИИ

Подготовка данных — фундамент успеха. Нужны тысячи примеров с четкой разметкой зон дефектов. После этапа обучения мы запускаем систему в «холодном» режиме. Программа работает параллельно с ОТК в течение месяца-двух. Это позволяет собрать статистику по редким ошибкам и откалибровать пороги чувствительности.

Финальный аккорд проекта — связка с производственным контуром. Мы подключаем SCADA для управления толкателями, настраиваем интерфейс для оператора и выводим отчетность в MES. В результате вы получаете не просто «умную камеру», а полноценный инструмент управления производством.

Сколько стоит внедрение системы автоматического определения брака на производстве?

Коротко: типичный бюджет на одну линию — 1,5–4 млн руб. Итог зависит от числа камер, требований к FPS и глубины интеграции. В среднем 30–40% бюджета уходит на сбор и разметку датасета, 20–25% — на камеры и оптику, 15–20% — на edge‑серверы и интеграцию.

Структура затрат выглядит следующим образом:

• •Промышленные камеры и оптика — около 25% бюджета. Одна единица качественного оборудования стоит от 150 000 рублей.
• •Процессорный блок (Edge server) — до 20%. Он отвечает за моментальную обработку данных прямо у конвейера.
• •Разработка и разметка датасета — до 40%. Это оплата труда дата-сайентистов и инженеров по данным.
• •Монтаж и пусконаладка — около 15%. Сюда входит установка боксов и синхронизация систем.

«Дообучение модели раз в 1-2 месяца нужно почти всегда — ассортимент и сырьё меняются быстрее, чем кажется» — Даниил Акерман, эксперт по ИИ

Инвестиции в системы контроля окупаются быстрее всего там, где велика цена ошибки — например, в металлургии или производстве электроники. В этих отраслях один пропущенный дефект может привести к отзыву целой партии. Если ваше производство часто меняет ассортимент, стоит заранее заложить бюджет на сопровождение модели (примерно 10% от стоимости внедрения в год).

Можно ли интегрировать систему контроля брака с SCADA и MES?

Коротко: да. Через OPC UA, MQTT или специализированные шлюзы CV‑система передаёт дискретные сигналы в PLC/SCADA для физической отбраковки и размещает статистику в MES для анализа смен и партий. Такая интеграция сокращает время реакции и переводит контроль качества в управляемый процесс.

Связка систем решает насущные задачи завода. Нейросеть находит дефект, контроллер получает сигнал и дает команду отбраковщику, а оператор тут же видит фотоподтверждение на экране. На уровне системы управления предприятием (MES) каждый случай брака привязывается к партии сырья. Это ускоряет поиск причин системных проблем почти в два раза.

Мы обеспечиваем совместимость через современные промышленные протоколы. Настраиваем логику аварийных сигналов и создаем сценарии автоматической корректировки оборудования при обнаружении повторяющихся отклонений.

Часто задаваемые вопросы

Сколько стоит система детекции брака для производства в 2026 году?

Расходы на одну типовую линию начинаются от 1,5–2 млн рублей. Основная часть бюджета уходит на интеллектуальную составляющую — подготовку качественного датасета. Оборудование и серверы занимают около 40% от общей суммы.

За сколько месяцев окупается внедрение машинного зрения на конвейере?

Обычно проект окупается за 6–12 месяцев. Если линия работает в три смены, а стоимость изделий высока, срок сокращается до 4–6 месяцев.

Можно ли использовать открытое ПО для робота‑манипулятора поиска брака?

Это реально, но требует сильной штатной команды разработчиков. Промышленные решения на базе Open Source сложнее поддерживать и сложнее интегрировать с заводскими контроллерами без специальных модулей.

Что лучше — ручной контроль ОТК или AI‑детекция брака?

ИИ выигрывает в стабильности и скорости работы, закрывая 100% потребностей в проверке. Человеку лучше оставить роль арбитра в спорных ситуациях и эксперта при изменении стандартов качества. Рекомендуем комбинировать эти подходы.

Как часто нужно дообучать модель нейросети для новых типов брака?

Если вы меняете сырье или запускаете новую продукцию, дообучение обязательно. В штатном режиме мы советуем обновлять модель раз в пару месяцев для поддержания идеальной точности.

Нужна ли особая подсветка для камер на конвейере?

Да, без профильного освещения система будет работать нестабильно. Качественный свет убирает лишние шумы и тени, позволяя нейросети сфокусироваться исключительно на дефектах.

Итоги и первые шаги

Детекция брака с помощью ИИ сегодня стала стандартом. Технология понятна, инструменты отлажены, а сроки внедрения в 2–4 месяца позволяют быстро получить результат. Автобизнес, пищепром и металлургия уже активно используют эти решения для снижения издержек и защиты своей репутации.

Дорожная карта для технического директора:

1. •Оцените зону контроля. Проверьте, есть ли место для установки камер и специальных светильников.
2. •Начните копить данные. Фотографируйте типичные дефекты и эталонные образцы продукции уже сейчас.
3. •Выберите механику действий. Решите, что должна делать система при обнаружении брака: останавливать ленту или просто сбрасывать деталь в корзину.
4. •Проведите пилот. Запустите проект на самой сложной линии и зафиксируйте реальную экономию.

«Пилот на одной линии за 2-4 месяца — правильный способ проверить экономику до масштабирования» — Даниил Акерман, ведущий эксперт в сфере ИИ, компания МАЙПЛ.

Хотите автоматизировать контроль качества и забыть про человеческий фактор? Закажите аудит, чтобы получить точный расчет окупаемости для вашего предприятия.

Обсудить внедрение системы детекции брака с экспертами МАЙПЛ

Словарь терминов

Машинное зрение (Computer Vision) — область ИИ, работающая с извлечением и анализом данных из изображений; в производстве заменяет выборочный визуальный осмотр человека и позволяет распознавать дефекты в реальном времени.

YOLOv5 (You Only Look Once, v5) — семейство нейросетевых архитектур для обнаружения объектов, рассчитанных на высокую скорость обработки кадров; часто используется для дефектоскопии на конвейерных линиях.

Бестеневое освещение — схема размещения источников света, исключающая блики и глубокие тени; обеспечивает равномерную текстуру на изображении и снижает количество ложных срабатываний.

SCADA (Supervisory Control and Data Acquisition) — комплекс для управления технологическими процессами и сбора данных в реальном времени; CV-система передаёт в SCADA сигналы для автоматических действий.

MES (Manufacturing Execution System) — система управления производственным исполнением, собирающая статистику по партиям, сменам и коду брака; интеграция с CV даёт отчётность для менеджмента.

Ложное срабатывание (False Positive) — ситуация, когда годное изделие классифицируют как брак; минимизируется качественной разметкой и тонкой настройкой порогов модели.

Датасет (Dataset) — набор размеченных изображений эталонов и реальных дефектов; качественный датасет определяет точность и устойчивость модели.

Предиктивная аналитика — анализ исторических и текущих данных для предсказания будущих сбоев и роста брака; применяется для планирования ТО и закупок.
